型號：LSQ-Q2模具專用快速接頭
產品詳情
描述：
LSQ-Q2模具專用快速接頭（中體）（銅）
→產品描述：特別為冷卻系統(tǒng)和注射模具設計。
→技術優(yōu)勢：結構簡單，大流量，無閥設計。
→產品應用：模具行業(yè)，冷卻系統(tǒng)。
→互換性：派克（PARKER）MOLDMATE系列。
→工作壓力：1.5Mpa
→工作溫度：-15℃+150℃

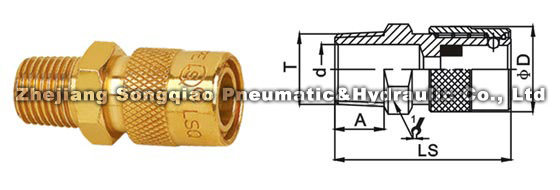

| PARTNO. | LS | ￠D | HEX1 | A | T | d |
| LSQ-Q2-03SM | 49 | 24 | 22 | 13 | ZG3/8 | ￠10 |
| LSQ-Q2-04SM | 49 | 24 | 22 | 14 | ZG1/2 | ￠14 |

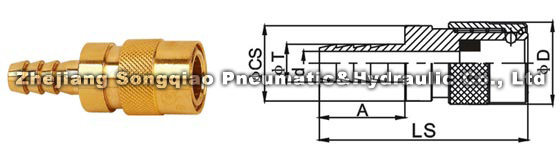

| PARTNO. | LS | ￠D | ￠CS | A | ￠T | d |
| LSQ-Q2-03SH | 61 | 24 | 22 | 25 | 11 | ￠7 |
| LSQ-Q2-04SH | 61 | 24 | 22 | 25 | 13.5 | ￠9.5 |

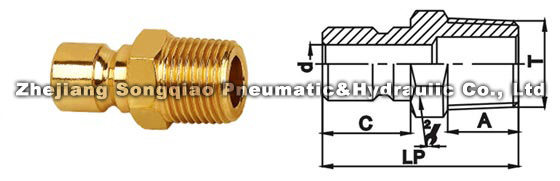

| PARTNO. | LP | C | HEX2 | A | T | d |
| LSQ-Q2-03PM | 36 | 16.2 | 17 | 13 | ZG3/8 | ￠7 |
| LSQ-Q2-04PM | 38 | 16.2 | 22 | 16 | ZG1/2 | ￠7 |

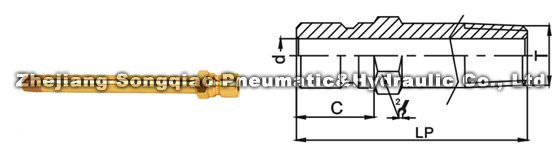

| PARTNO. | LP | C | HEX2 | T | d |
| LSQ-Q2-03PM | 75 | 16.2 | 17 | ZG3/8 | ￠7 |
| LSQ-Q2-03PM | 100 | 16.2 | 17 | ZG3/8 | ￠7 |
| LSQ-Q2-03PM | 125 | 16.2 | 17 | ZG3/8 | ￠7 |
| LSQ-Q2-03PM | 150 | 16.2 | 17 | ZG3/8 | ￠7 |
| PARTNO. | LP | C | HEX2 | T | d |
| LSQ-Q2-04PM | 75 | 16.2 | 22 | ZG1/2 | ￠7 |
| LSQ-Q2-04PM | 100 | 16.2 | 22 | ZG1/2 | ￠7 |
| LSQ-Q2-04PM | 125 | 16.2 | 22 | ZG1/2 | ￠7 |
| LSQ-Q2-04PM | 150 | 16.2 | 22 | ZG1/2 | ￠7 |
